Simulació de la propagació d'harmònics

Els estudis únicament basats en solucions deterministes estan plens d'errors i permeten només, l'elecció limitada del mètode de mitigació adequada. El nivell de distorsió present en els sistemes de distribució és altament dependent de la càrrega present, independentment que estigui aigües amunt o aigües avall del transformador de distribució. Fins i tot la impedància del sistema pot variar, canviant el contingut d'harmònic de forma simultània en el sistema. Per tant, tots els casos en els estudis d'harmònics que s'han de realitzar amb precisió, exigeixen ​​mesuraments in situ. Els resultats es poden modelitzar segons el model utilitzat i, a la vegada, millorar la seva exactitud.

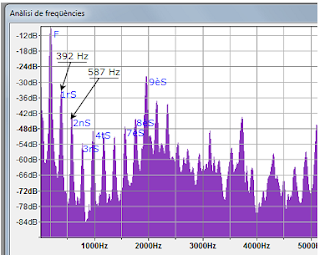

Simulació de la propagació d'harmònics

Un enfocament de modelatge basat en el mesurament en tres passos permet estudiar la influència dels conceptes de modelatge d'equips en l'estudi de propagació d'harmònics del sistema. Si es disposa d'un disseny sobre un model apropiat, les mesures que s'hagin obtingut en base a un perfil estadístic de la distorsió existent en el sistema i l'anàlisi combinat per calcular la distorsió, seran la base sincronitzada en el sistema de càrrega no lineal.

Simulació de la propagació d'harmònics

L'estudi de la influència de la càrrega no lineal en el funcionament del sistema es torna especialment important quan les càrregues de potència d'impulsos (com ho fan les màquines de soldadura o màquines de descàrrega elèctrica) són una part del sistema de distribució a analitzar. Els polsos de corrent arriben a valors de pic al voltant de 800 A en baixa tensió per aquests dispositius, els quals resulten en forta distorsió de la tensió i fan augmentar la possibilitat de funcionament incorrecte del sistema. Els elements del sistema de distribució es representen com impedàncies dependents de la freqüència.

Simulació de la propagació d'harmònics

El sistema de distribució de la companyia està representat per la seva impedància i els cables de mitja tensió (MT). Aquests es modelen d'acord a la impedància dels cables de baixa tensió (BT), especialment, amb el cable que connecta al client que utilitza el soldador; per tant, es modela d'acord amb la capacitància del cable i, en aquest cas, s'omet.
Per a l'estudi de les pertorbacions de baixa freqüència (és a dir, en el rang de freqüència de 50 Hz - 2,5 kHz) aquest supòsit es pot fer sense una gran influència en l'exactitud de modelatge. El model transformador es basa en la suposició que la seva relació X / R que és constant en la gamma de freqüències estudiada, com en el grup amb vector que està essent modelat.


Font: Zone4Info
